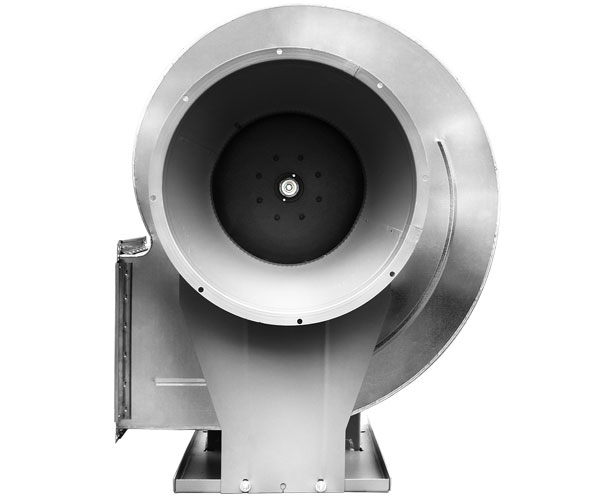

Индустриальные радиальные вентиляторы ВР 300 для тяжёлых условий эксплуатации: усиленная конструкция корпуса и рабочего колеса, работа в запылённой и агрессивной среде. Выпускаются в типоразмерах №4–№10. Стоимость рассчитывается под задачу — выберите типоразмер и отправьте запрос.
Назначение
Индустриальный радиальный вентилятор ВР 300 усиленной конструкции для тяжёлых условий эксплуатации: запылённый воздух, непрерывная работа, повышенные нагрузки на рабочее колесо. Стоимость и срок изготовления рассчитываются под задачу — выберите типоразмер в блоке «Подбор и заказ» и отправьте запрос.
Конструкция
Усиленные корпус, рама и рабочее колесо.
Подшипниковый узел рассчитан на непрерывную работу.
Схема исполнения, направление вращения и положение корпуса — по заданию.
Материал проточной части подбирается под перемещаемую среду.
Технические характеристики
Всего в серии 68 рабочих режимов по 9 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Частота вращения рабочего колеса, об/мин
Установленная мощность, N кВт
Производительность, Q min м³ /ч
Производительность, Q max м³ /ч
Полное давление, Pv min Па
Полное давление, Pv max Па
№4
1 500
0,55
260
1 276
444
730
2 000
0,75
347
1 702
789
1 297
2 250
1,1
391
1 914
998
1 642
2 500
1,5
434
2 127
1 232
2 027
2 700
1,5
469
2 297
1 437
2 364
2 855
2,2
496
2 429
1 607
2 643
2 984
3
518
2 539
1 755
2 888
№4,5
1 000
0,75
247
1 211
250
410
1 500
0,75
371
1 817
561
923
2 000
1,1
494
2 423
998
1 642
2 500
2,2
618
3 029
1 559
2 565
2 700
3
668
3 271
1 819
2 992
2 860
4
707
3 465
2 041
3 357
2 984
4
738
3 615
2 222
3 655
№5
1 500
1,5
509
2 493
693
1 140
2 000
3
678
3 324
1 232
2 027
2 250
3
763
3 739
1 559
2 565
2 500
4
848
4 155
1 925
3 167
2 700
5,5
916
4 487
2 246
3 694
2 900
7,5
984
4 819
2 591
4 261
2 984
7,5
1 012
4 959
2 743
4 512
№5,6
1 500
1,5
715
3 502
869
1 430
1 800
5,5
858
4 203
1 252
2 059
2 000
5,5
953
4 670
1 546
2 542
2 250
5,5
1 072
5 253
1 956
3 218
2 500
7,5
1 191
5 837
2 415
3 973
2 800
11
1 334
6 537
3 029
4 983
2 900
11
1 382
6 771
3 250
5 346
№6,3
1 500
3
1 018
4 987
1 100
1 810
1 800
11
1 221
5 984
1 585
2 606
2 000
11
1 357
6 649
1 956
3 218
2 250
11
1 526
7 480
2 476
4 073
2 500
15
1 696
8 311
3 057
5 028
2 800
18,5
1 900
9 308
3 834
6 307
2 900
18,5
1 967
9 641
4 113
6 766
№7,1
1 500
5,5
1 457
7 138
1 398
2 299
1 600
15
1 554
7 613
1 590
2 616
1 800
15
1 748
8 565
2 012
3 310
2 000
15
1 942
9 517
2 485
4 087
2 250
18,5
2 185
10 706
3 144
5 173
2 500
22
2 428
11 896
3 882
6 386
2 800
37
2 719
13 323
4 870
8 010
2 950
37
2 865
14 037
5 405
8 892
№8
1 440
7,5
2 000
9 802
1 635
2 690
1 600
11
2 223
10 891
2 019
3 321
1 800
37
2 501
12 253
2 555
4 203
2 000
37
2 778
13 614
3 154
5 189
2 250
37
3 126
15 316
3 992
6 567
2 500
45
3 473
17 017
4 929
8 107
2 800
55
3 890
19 060
6 183
10 170
2 950
75
4 098
20 081
6 863
11 289
№9
1 250
15
2 472
12 115
1 559
2 565
1 500
15
2 967
14 538
2 246
3 694
1 600
18,5
3 165
15 507
2 555
4 203
1 800
37
3 560
17 446
3 234
5 319
2 000
37
3 956
19 384
3 992
6 567
2 250
75
4 450
21 807
5 053
8 311
2 500
75
4 945
24 230
6 238
10 261
2 800
110
5 538
27 137
7 825
12 871
2 960
132
5 855
28 688
8 745
14 384
№10
1 250
22
3 392
16 619
1 925
3 167
1 500
30
4 070
19 942
2 772
4 560
1 800
55
4 884
23 931
3 992
6 567
2 000
75
5 426
26 590
4 929
8 107
2 250
90
6 105
29 913
6 238
10 261
2 500
132
6 783
33 237
7 701
12 668
2 800
200
7 597
37 226
9 660
15 891
2 975
200
8 072
39 552
10 905
17 939
Полное давление и производительность указаны для диапазона рабочей зоны при плотности воздуха 1,2 кг/м³.

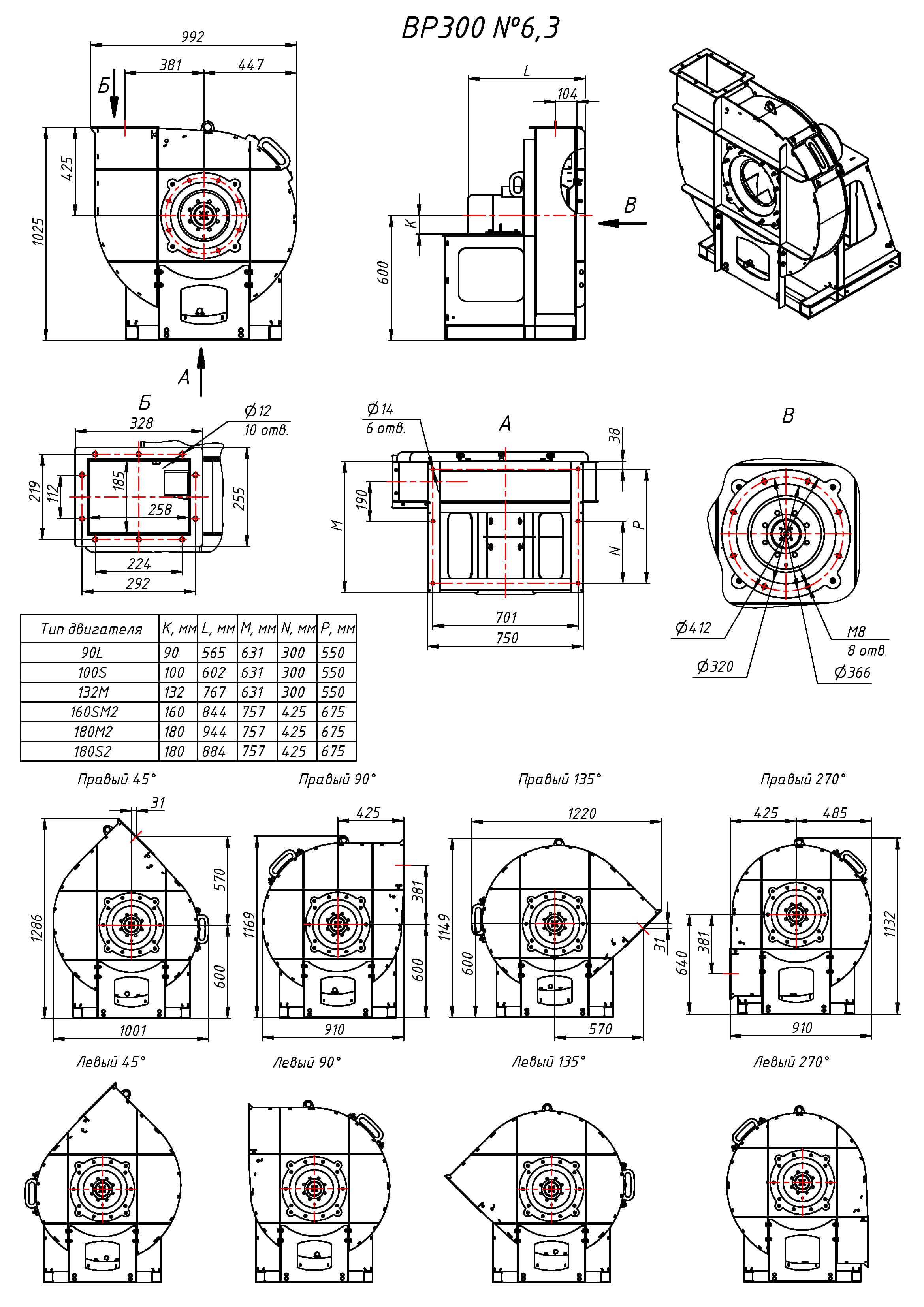

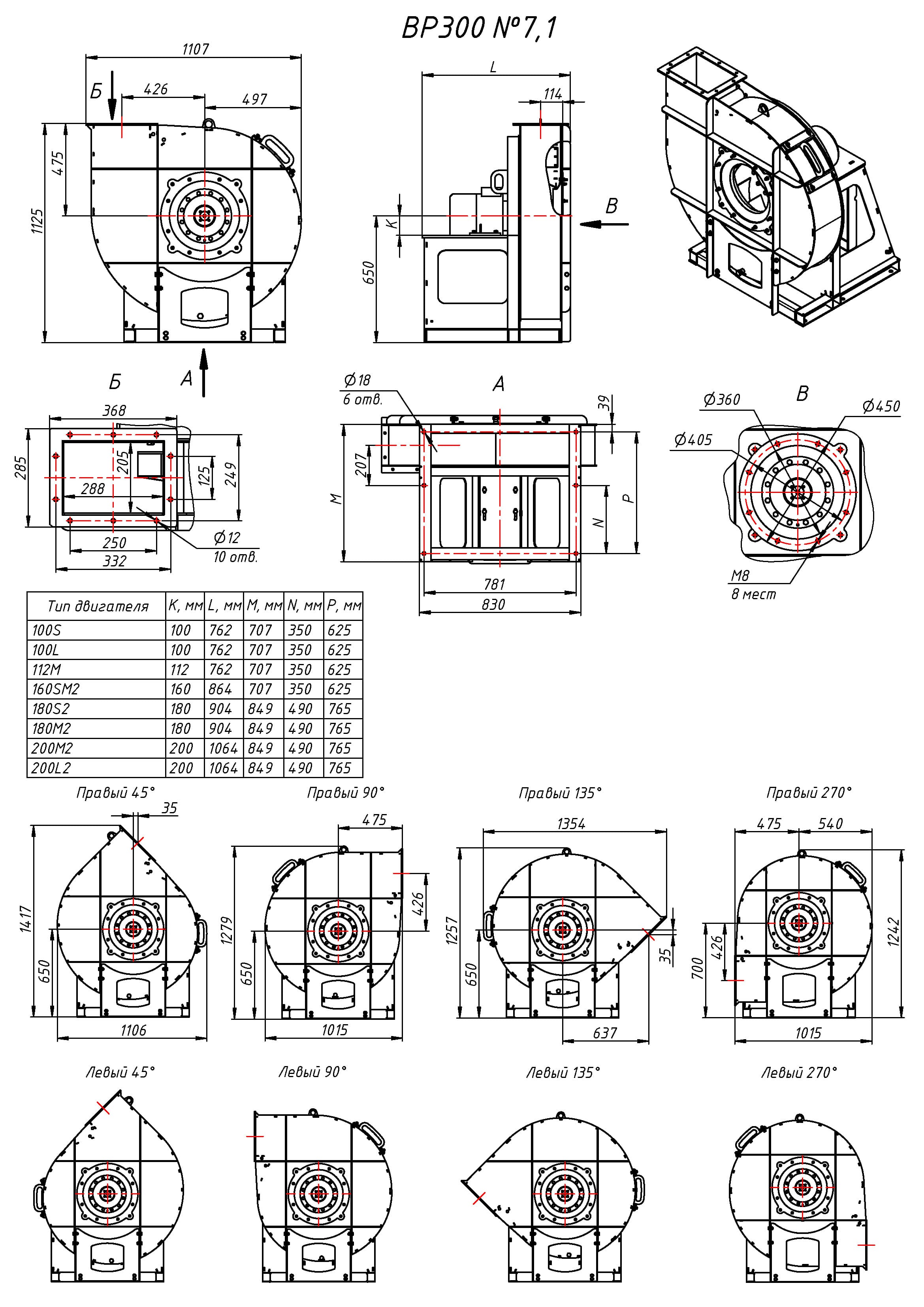

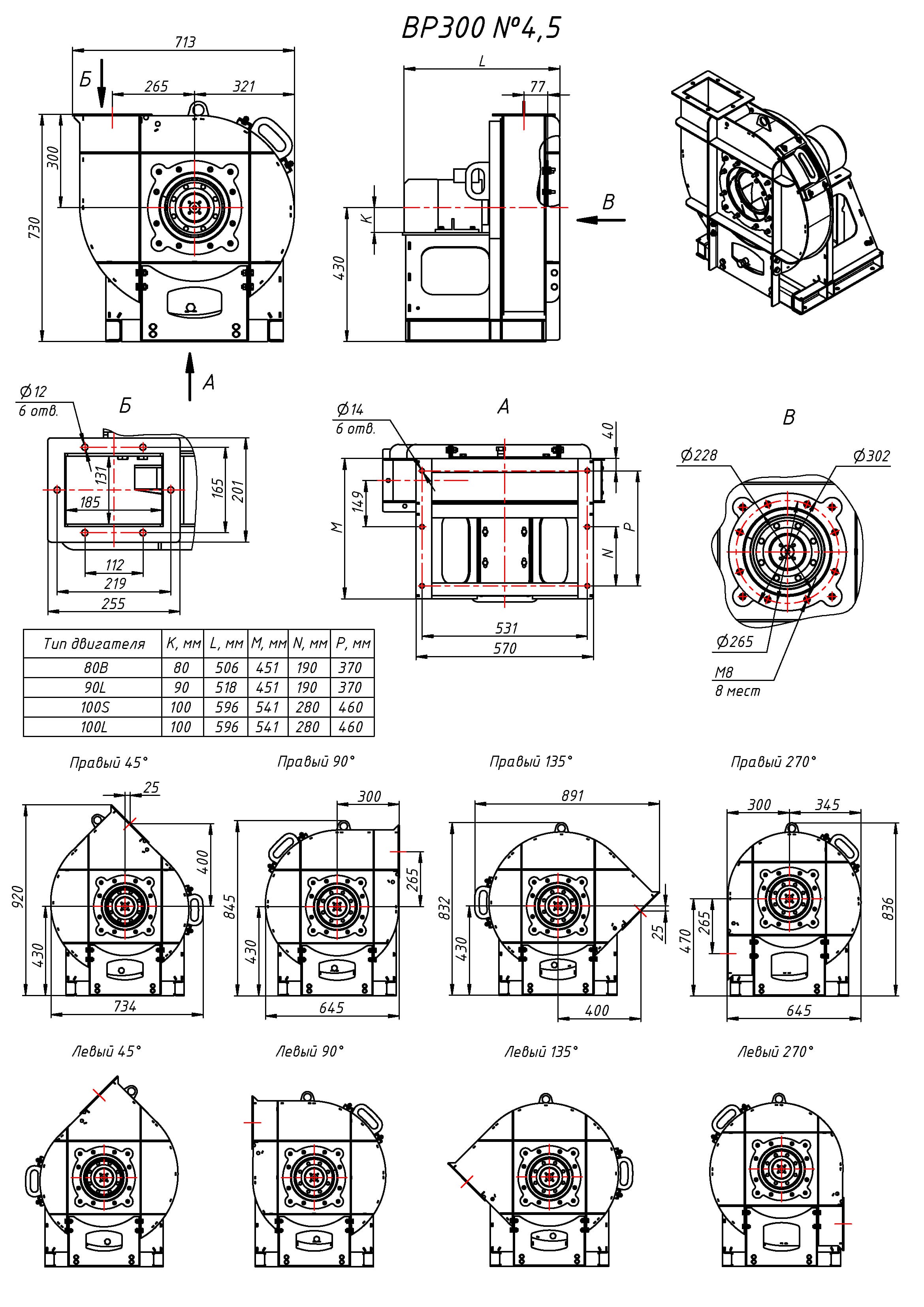

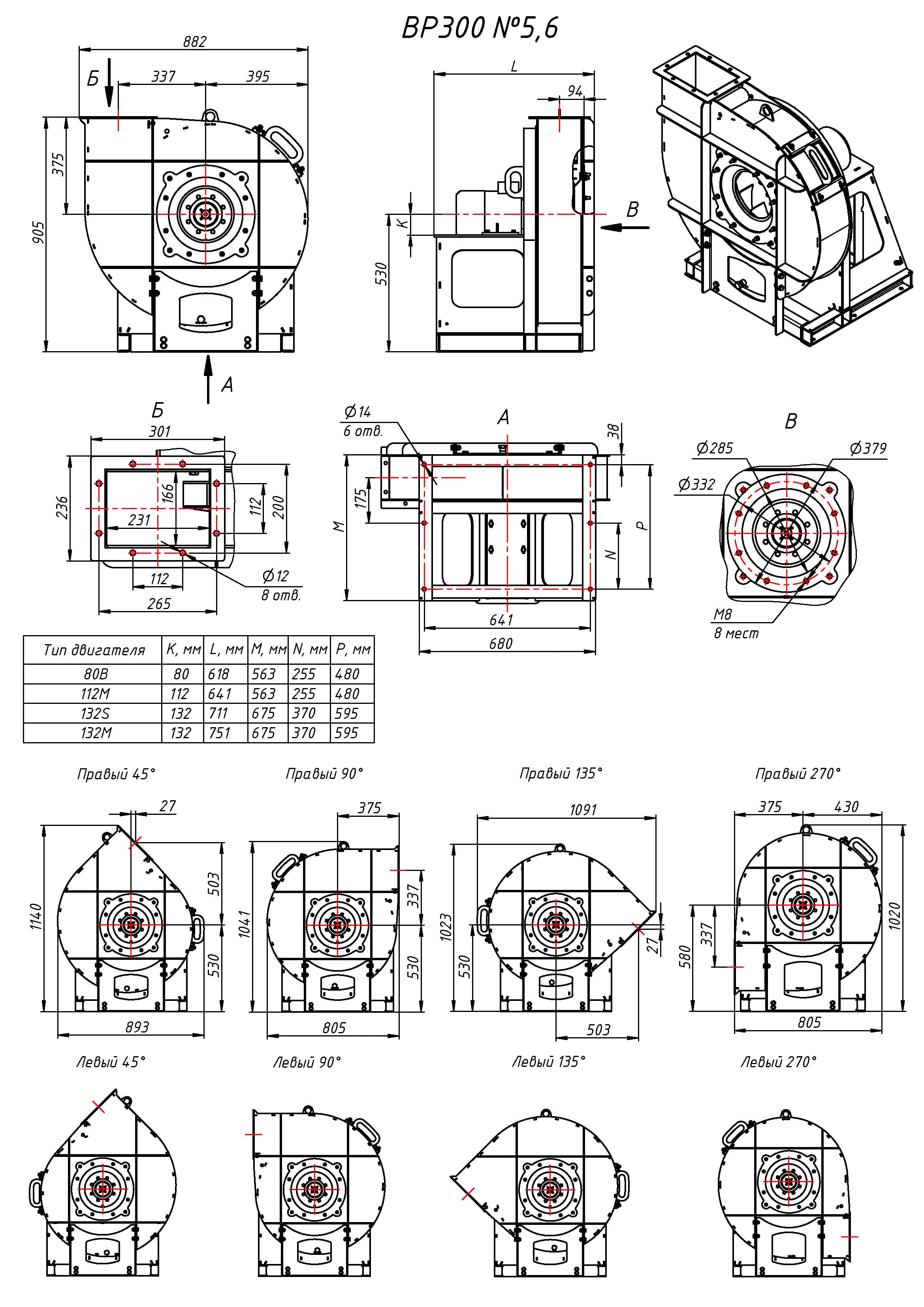

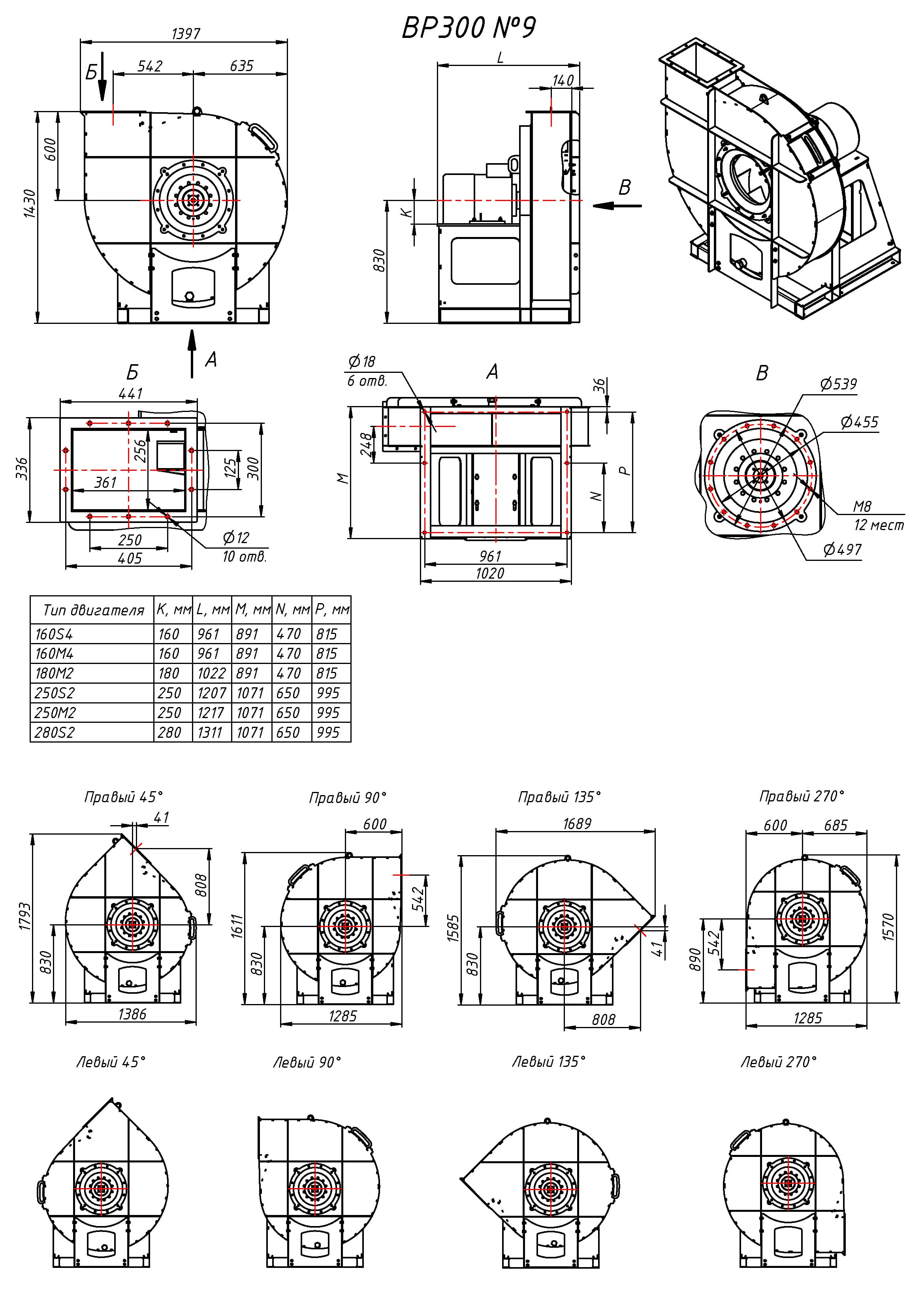

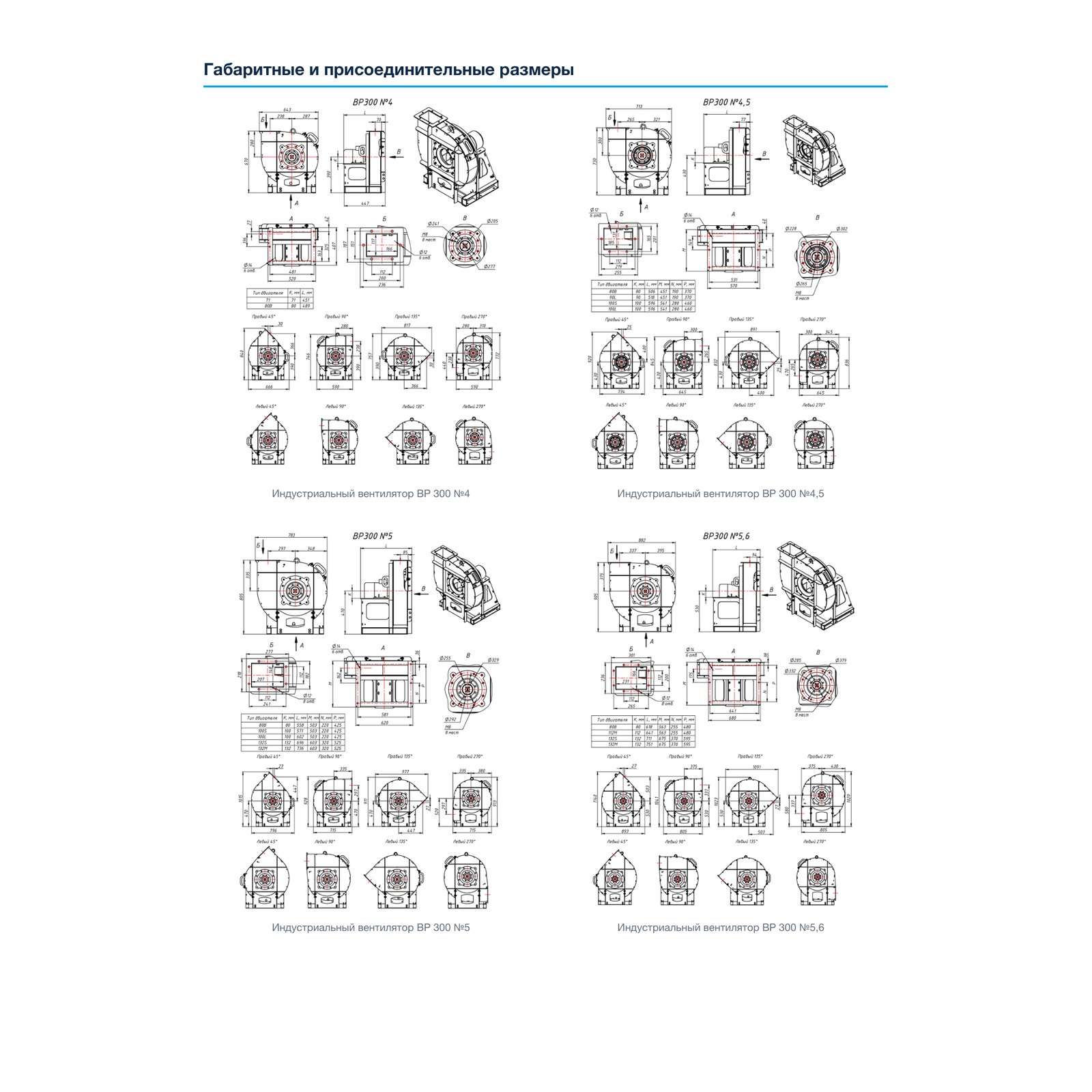

Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (9 шт.). Выберите типоразмер:

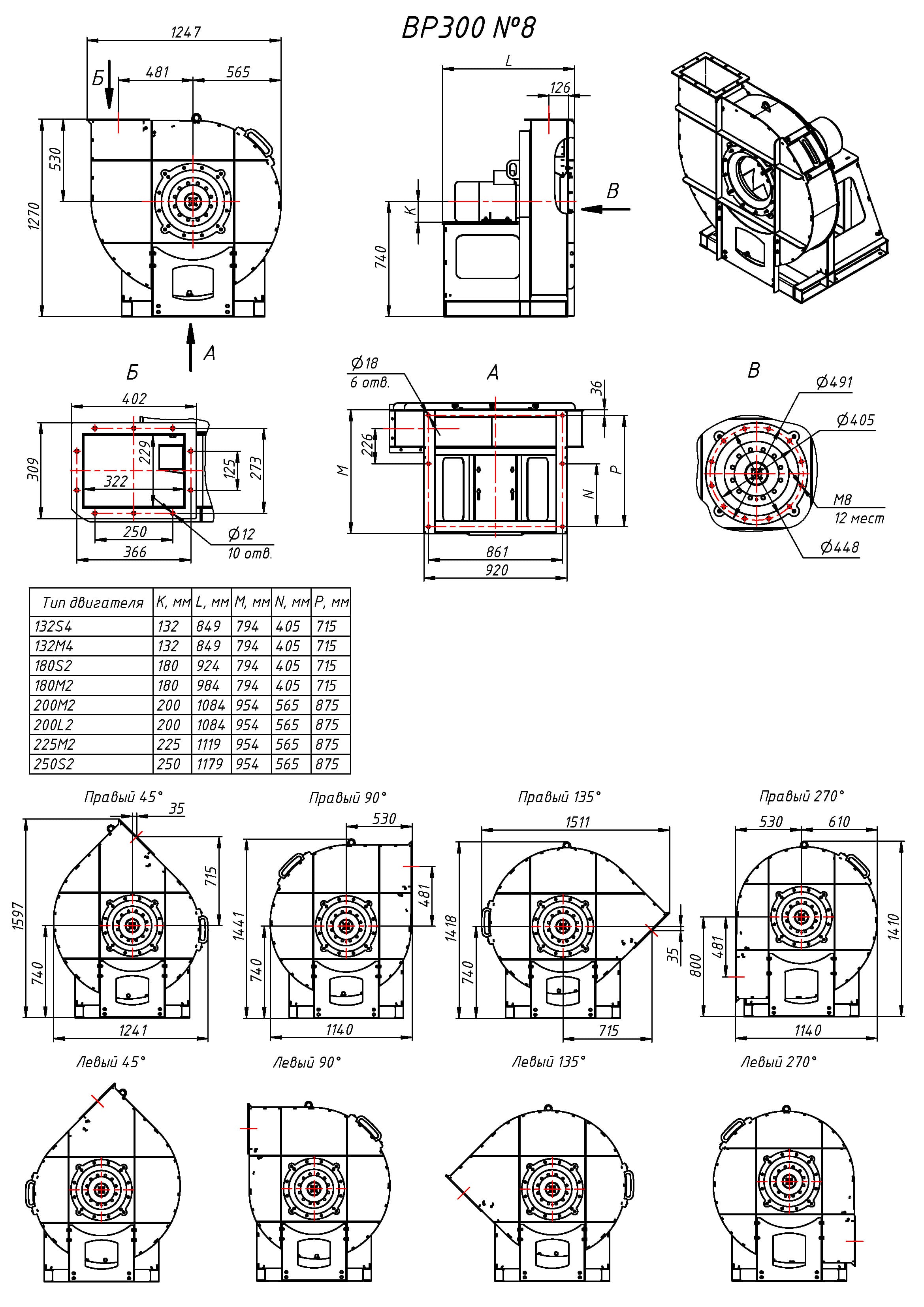

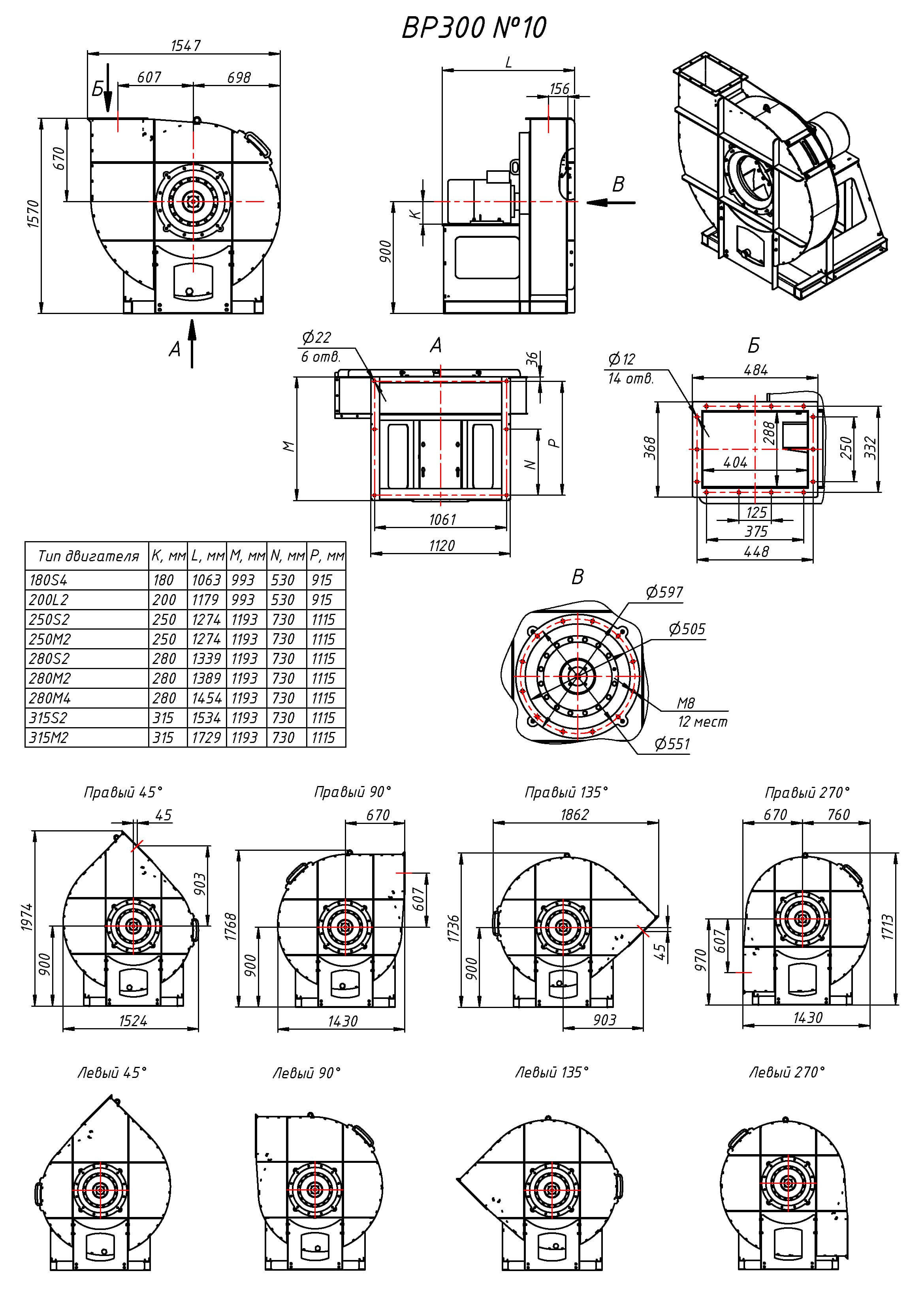

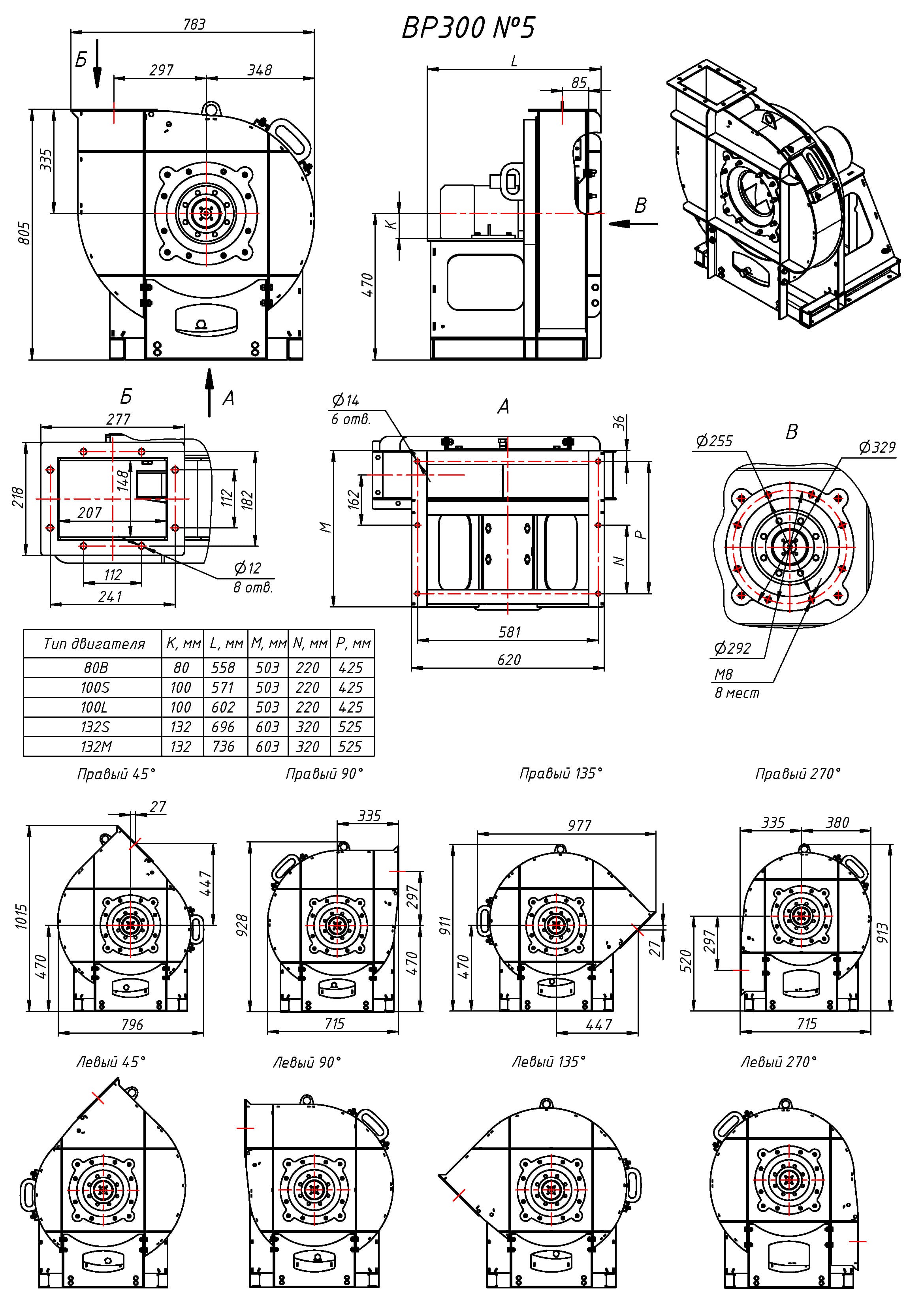

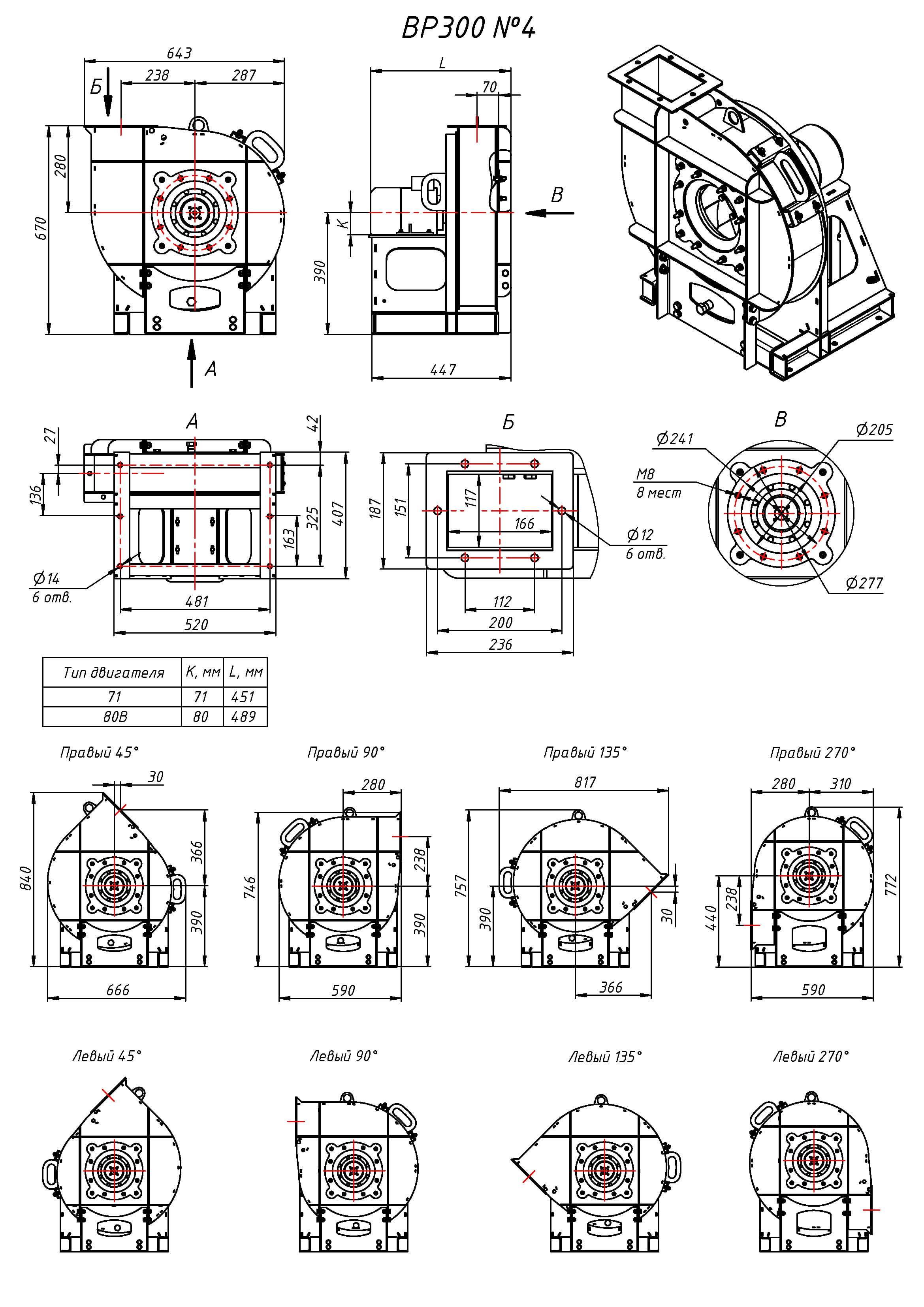

Индустриальный вентилятор ВР 300 №4 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 300 №4,5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 300 №5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 300 №5,6 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 300 №6,3 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 300 №7,1 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 300 №8 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 300 №9 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 300 №10 — габаритные и присоединительные размеры

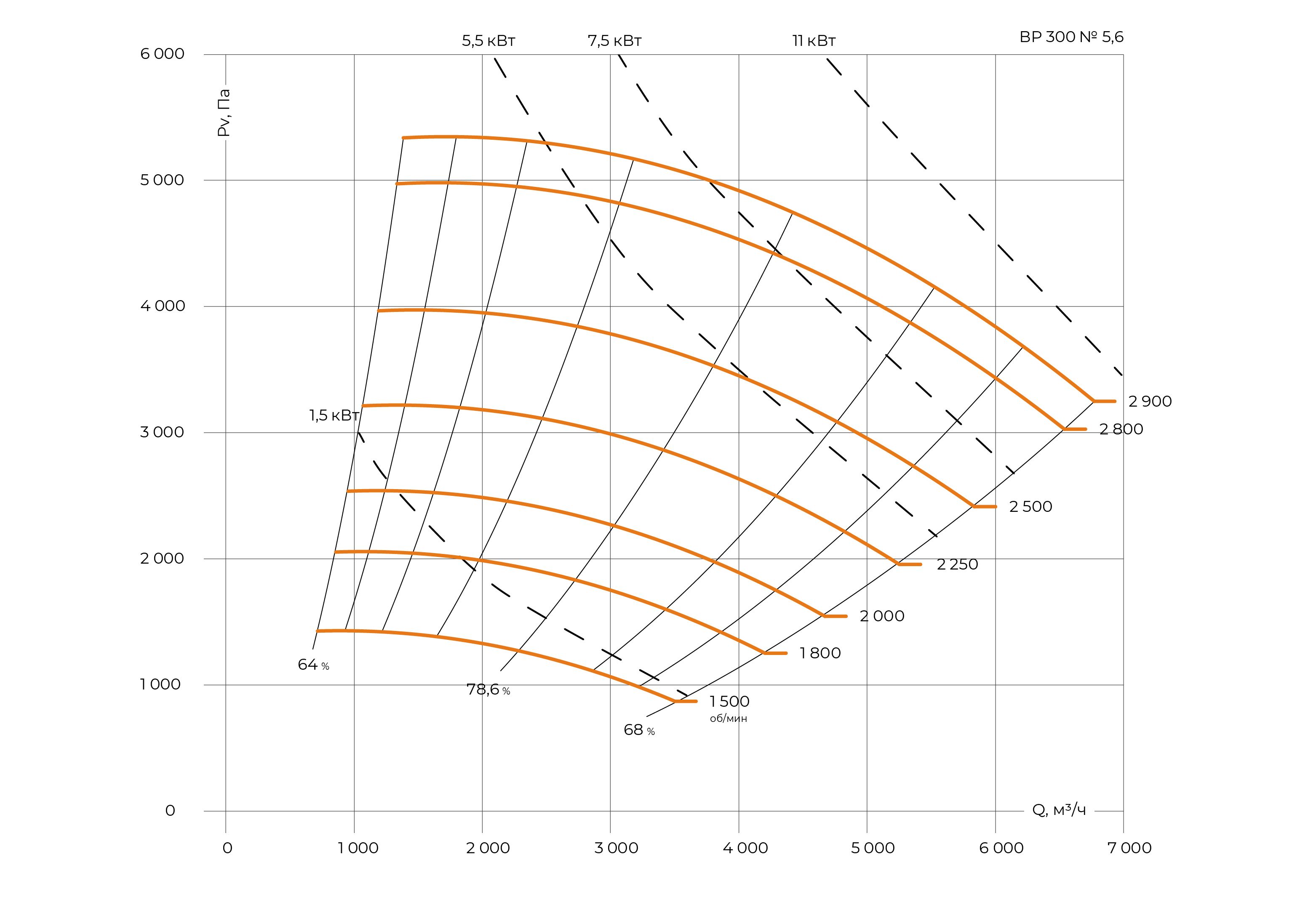

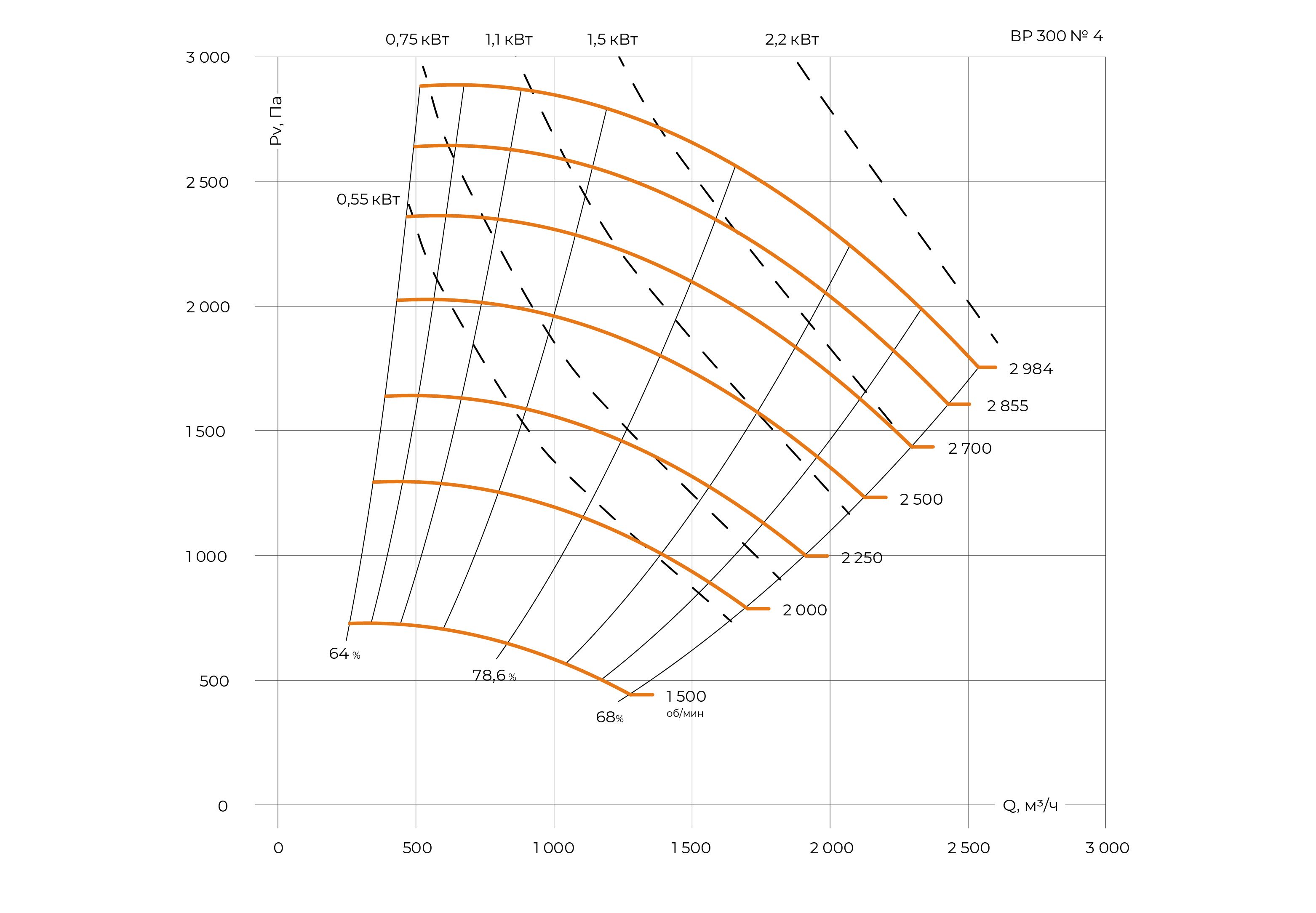

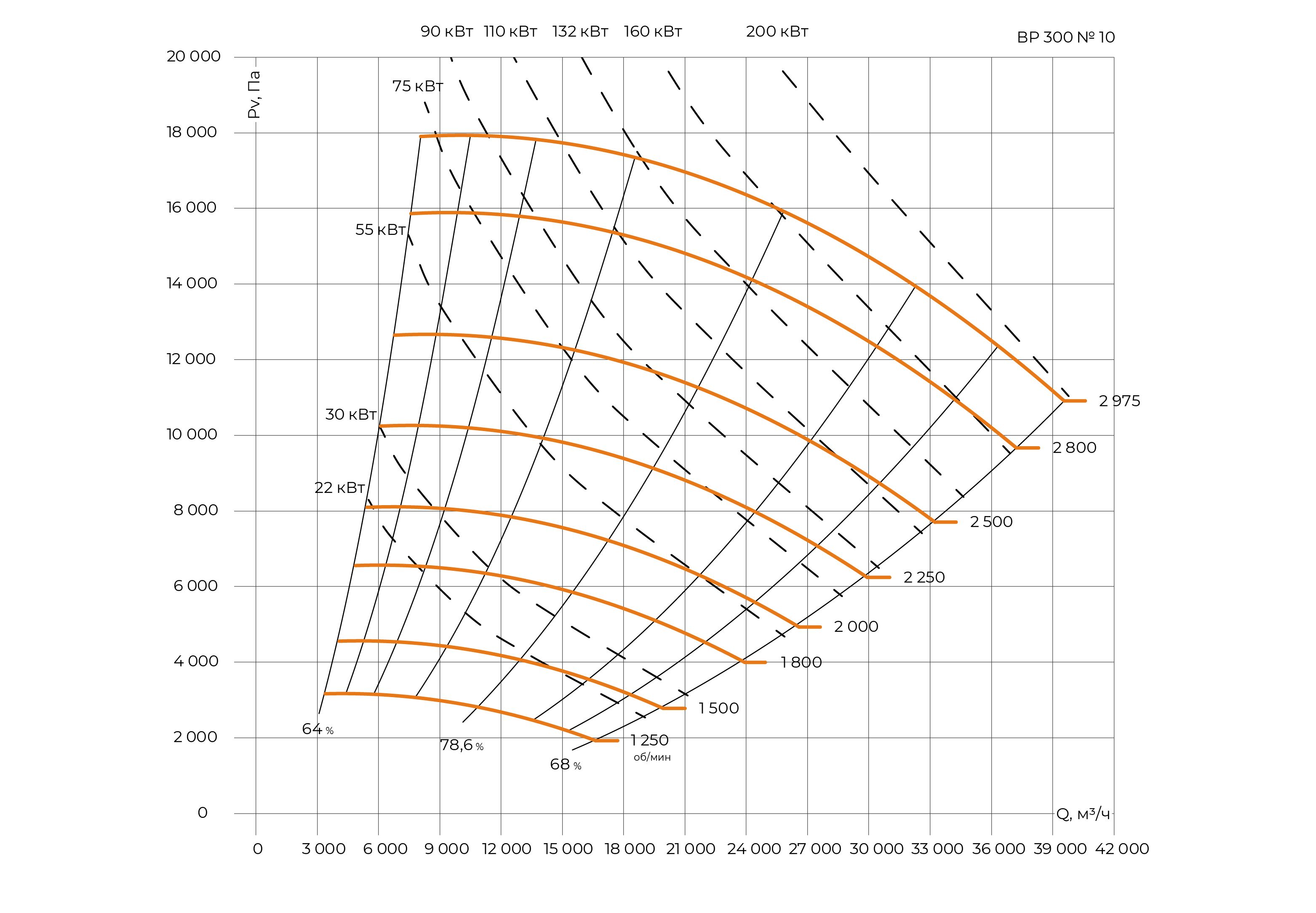

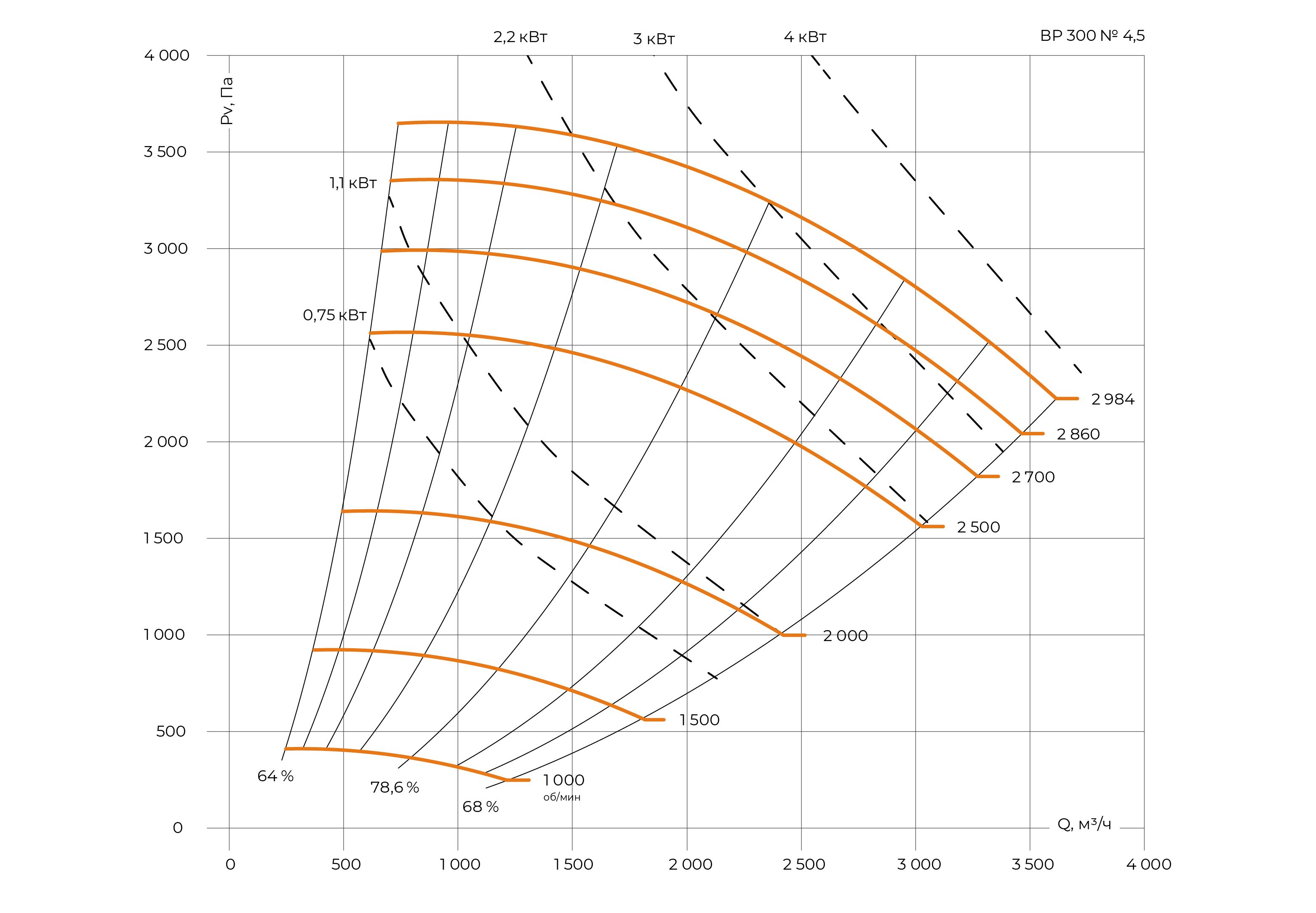

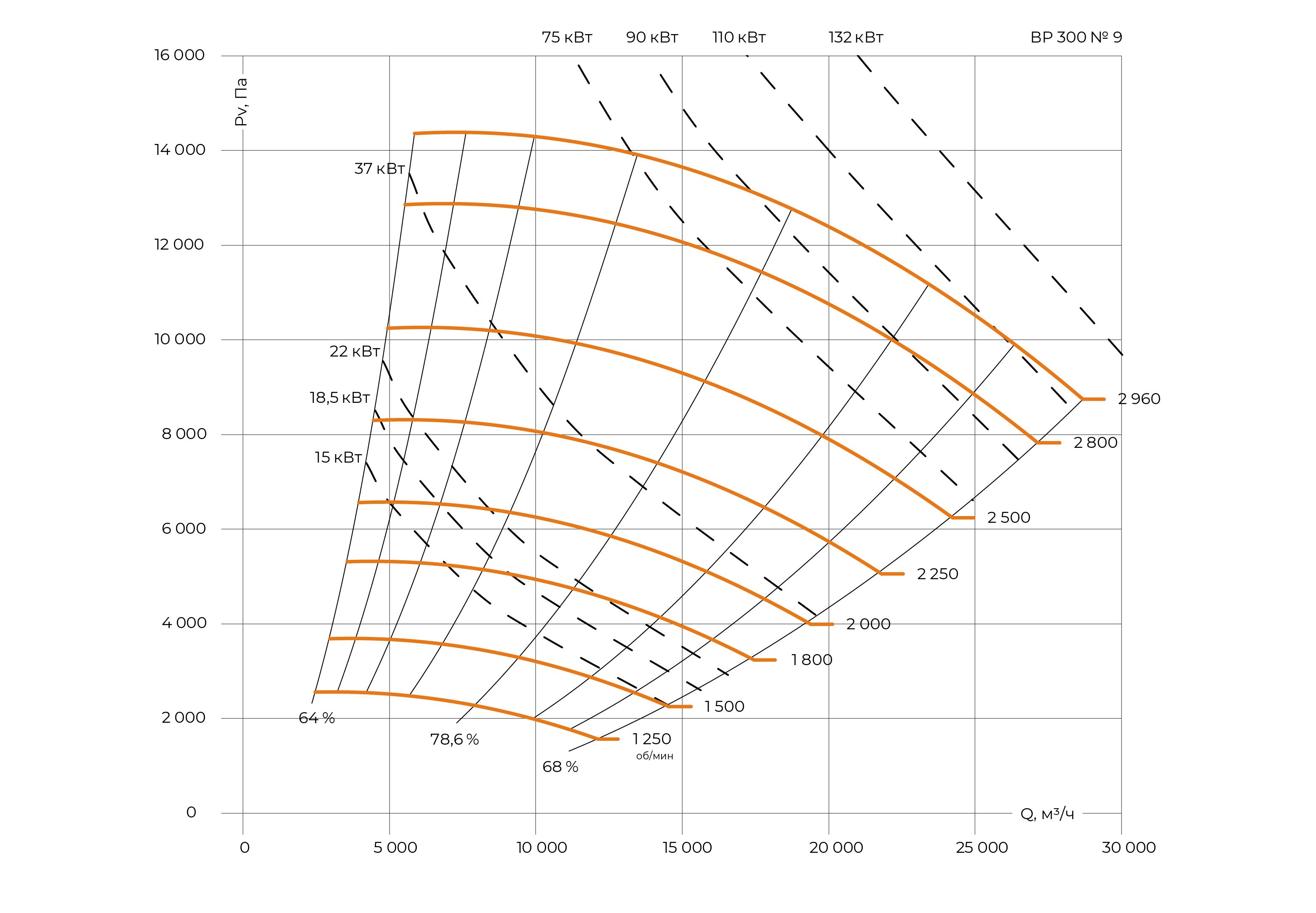

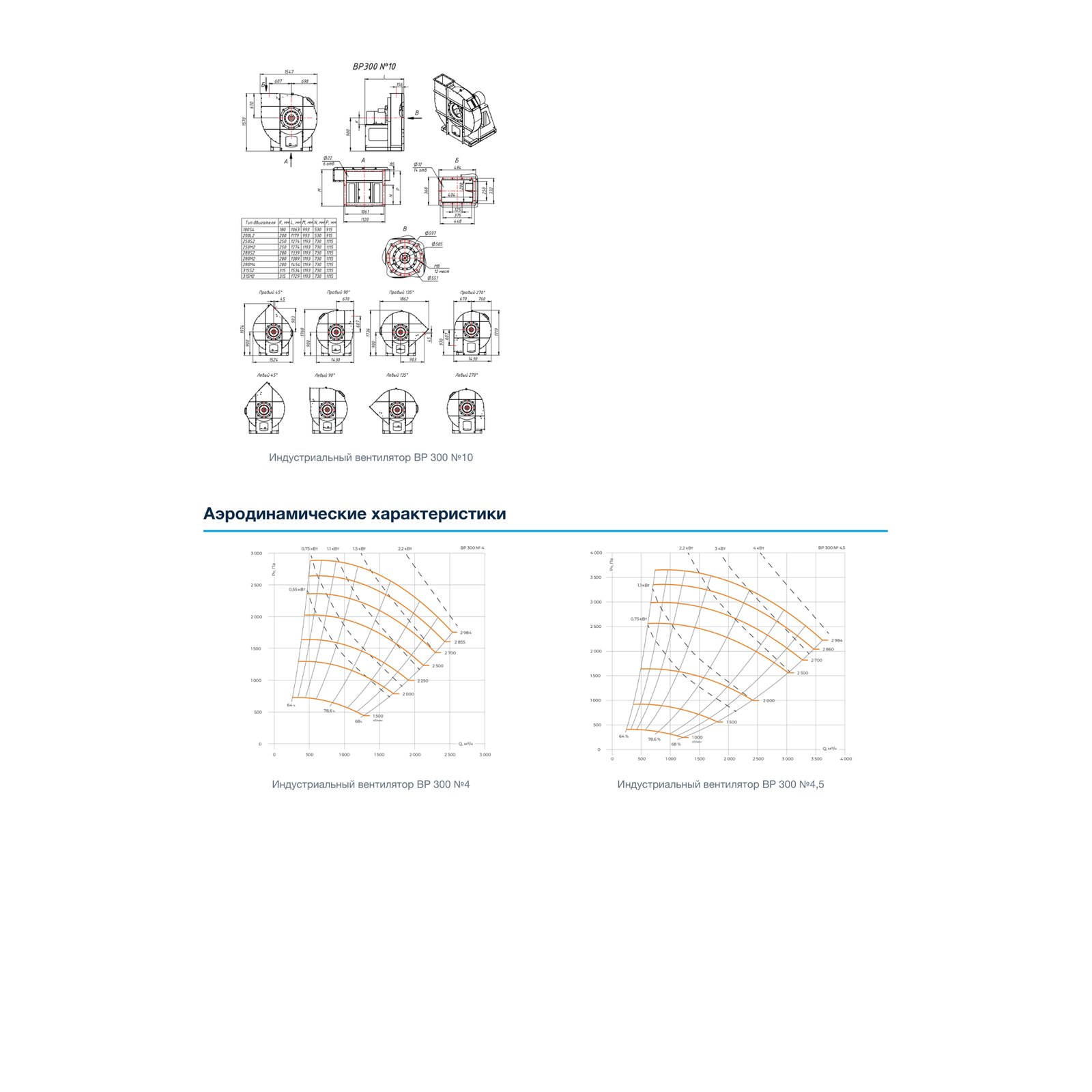

Аэродинамические характеристики
Аэродинамические кривые для всех типоразмеров серии (9 шт.). Выберите типоразмер:

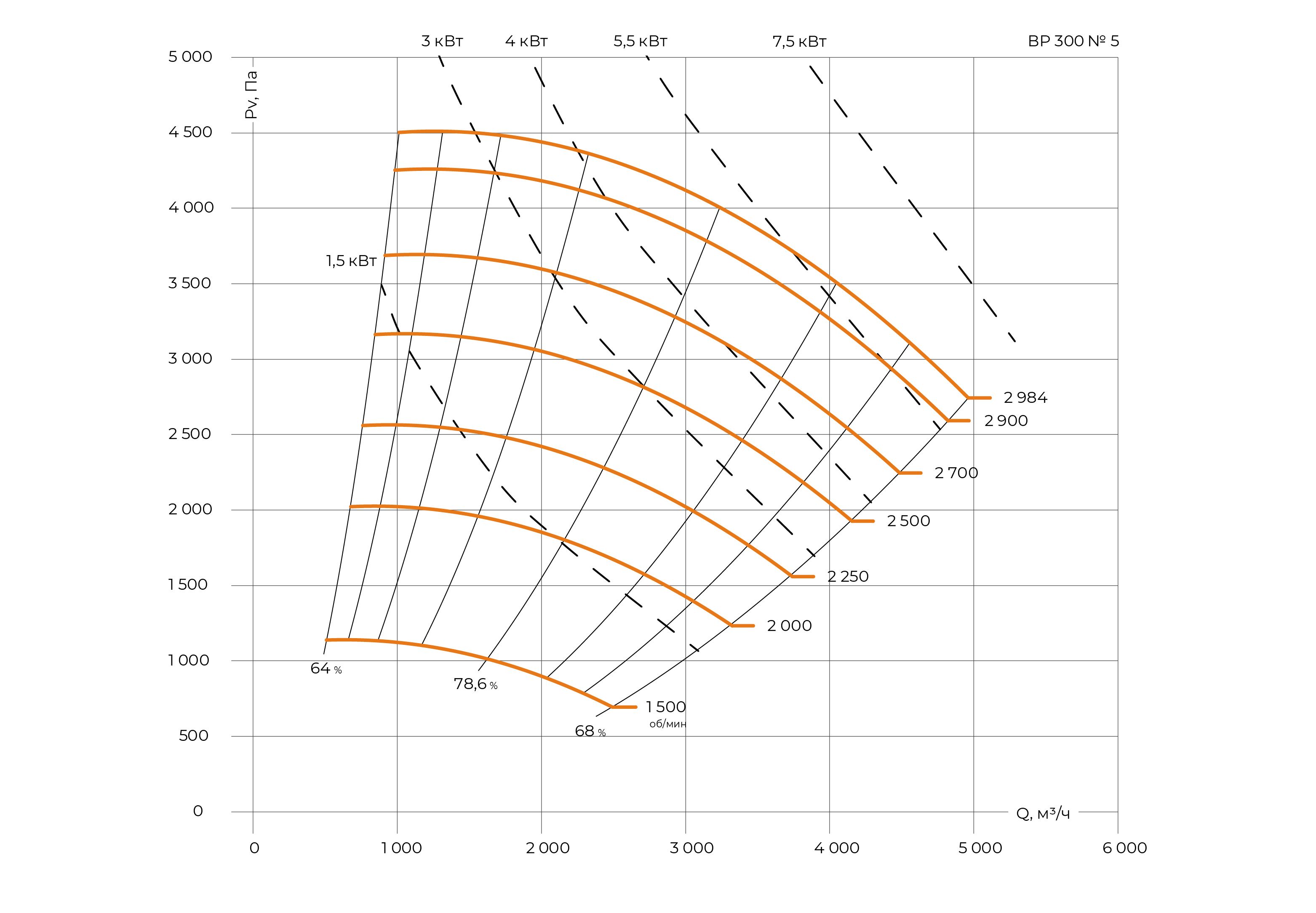

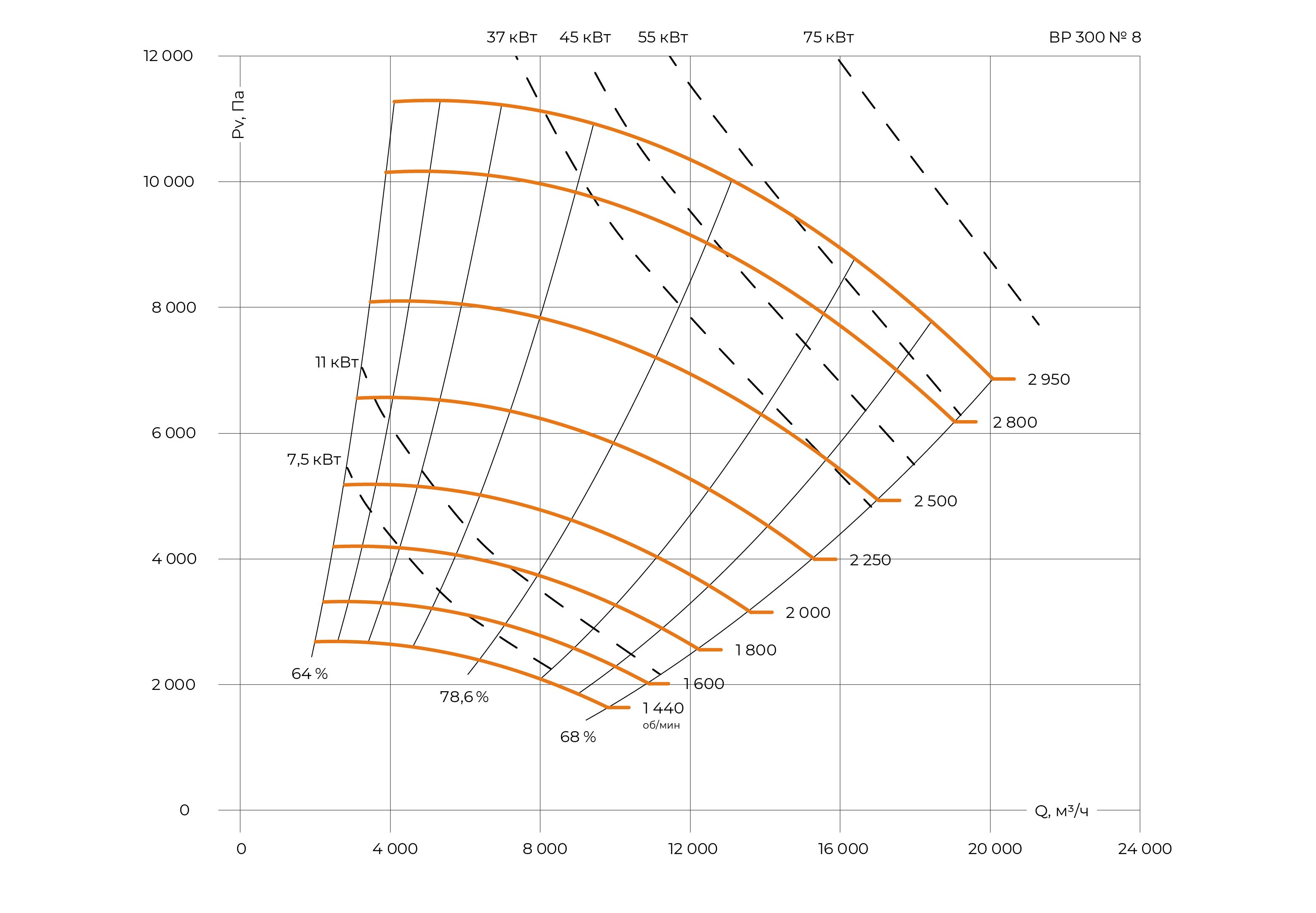

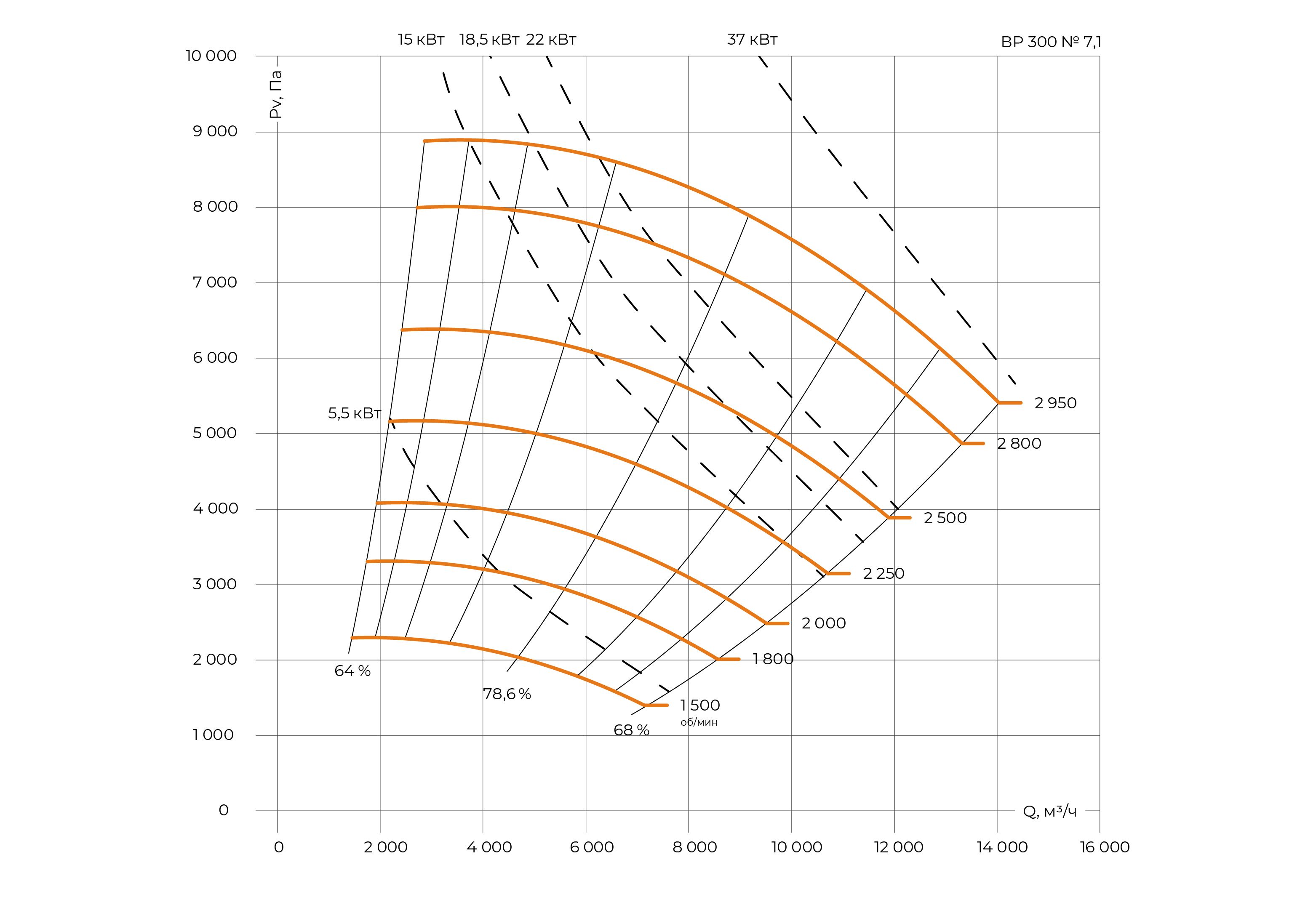

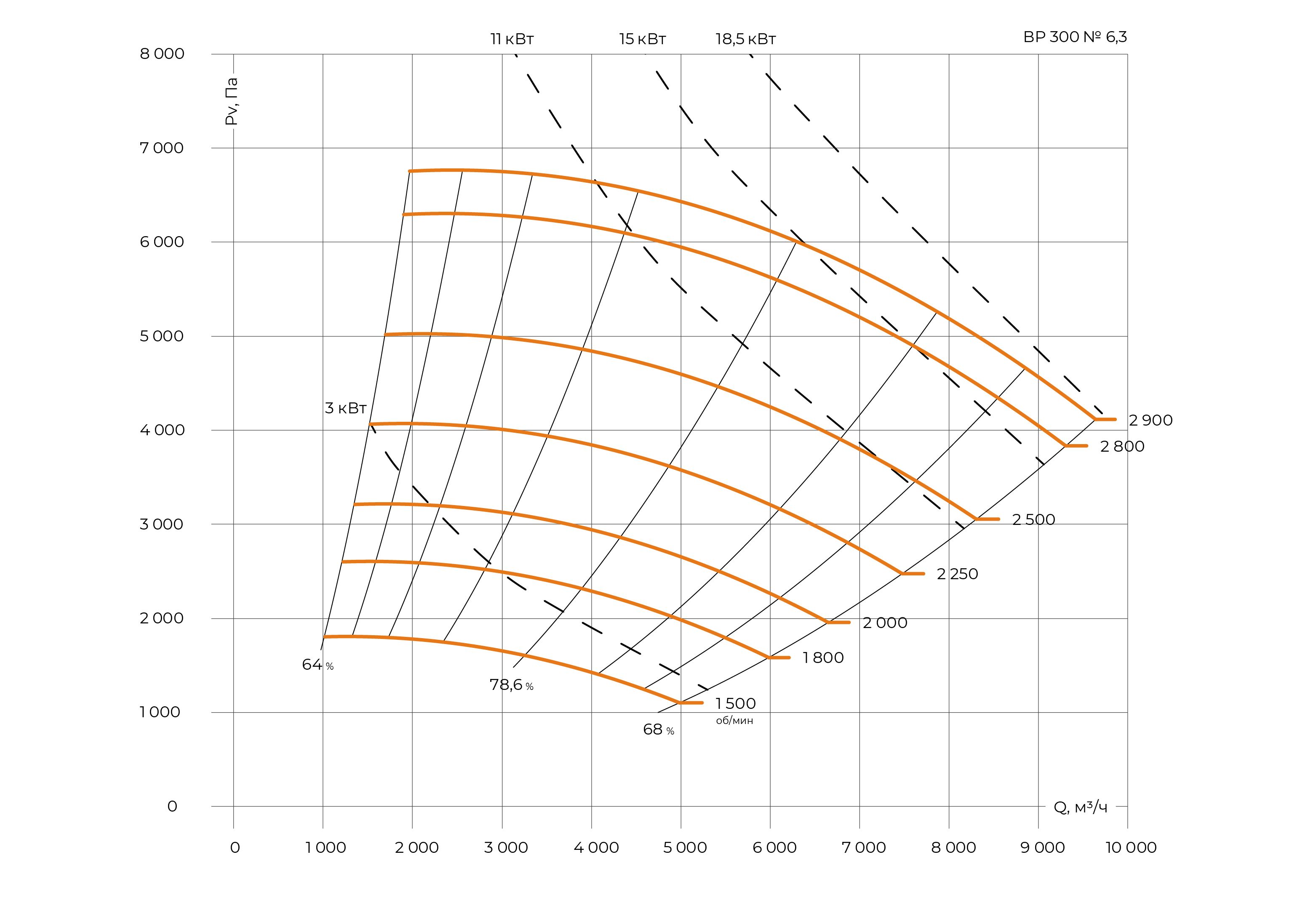

Индустриальный вентилятор ВР 300 №4 — аэродинамические характеристикиИндустриальный вентилятор ВР 300 №4,5 — аэродинамические характеристикиИндустриальный вентилятор ВР 300 №5 — аэродинамические характеристикиИндустриальный вентилятор ВР 300 №5,6 — аэродинамические характеристикиИндустриальный вентилятор ВР 300 №6,3 — аэродинамические характеристикиИндустриальный вентилятор ВР 300 №7,1 — аэродинамические характеристикиИндустриальный вентилятор ВР 300 №8 — аэродинамические характеристикиИндустриальный вентилятор ВР 300 №9 — аэродинамические характеристикиИндустриальный вентилятор ВР 300 №10 — аэродинамические характеристики
Комплектация
Изделие в сбореРабочее колесо, корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
